Section 1 : Procédure d'installation
Section 1-A : Considérations préalables à l'installation
Avant d'installer le kit de répéteur mobile, vous devez vérifier la disponibilité d'un signal adéquat du fournisseur à l'extérieur des locaux, ce qui peut être confirmé en passant des appels depuis le téléphone mobile et en observant les barres de signal sur le téléphone. S'il y a une force de signal suffisante disponible à l'extérieur, vous pouvez continuer l'installation du kit. Si vous n'avez pas un signal suffisant pour passer un appel, vous pouvez améliorer le câble pour trouver l'endroit à l'extérieur avec le meilleur signal et y monter l'antenne externe.
Section 1-B : Emplacement de l'antenne de signal externe standard
L'antenne externe capte le signal mobile du pylône local du fournisseur et alimente l'entrée de l'unité amplificatrice de signal mobile. L'emplacement de l'antenne est donc important pour les performances globales du système. Certains facteurs à considérer sont :
1. Ligne de vue – si possible, montez l'antenne de manière à ce que sa face ait une ligne de vue dégagée vers le pylône de la station de base mobile la plus proche. Si vous ne savez pas où se trouve le pylône ou dans quelle direction, vous pouvez localiser l'endroit à l'extérieur où le signal est le plus fort et y monter l'antenne.
2. L'antenne externe doit idéalement être montée sur le TOIT afin de dégager autant d'obstacles que possible, en plaçant l'antenne externe aussi haut que possible dans la direction du pylône mobile le plus proche. Un signal de 4-5 barres (barre pleine) est l'endroit idéal pour monter l'antenne externe. Si vous n'avez que 1-2 barres, vous pouvez améliorer l'antenne externe avec une antenne Yagi à gain plus élevé pour obtenir un signal amplifié plus fort à l'intérieur. En général, plus l'antenne est montée haut, plus le signal capté sera fort.
3. Le chemin du câble de l'antenne à l'unité de base doit être exempt de coudes et de plis brusques pour éviter d'endommager le câble. Les coudes et plis peuvent gravement affecter les performances du système en réduisant le signal d'entrée vers le répéteur.
Section 1-C : Emplacement de l'unité de base du répéteur de signal mobile
Les points suivants doivent être pris en compte pour l'emplacement de l'unité de base :
1. Accessibilité à l'alimentation secteur pour la base du répéteur.
2. Surface plane pour monter l'unité de base.
3. Trouvez un endroit frais et sec, à l'écart des appareils générant de la chaleur ou d'autres équipements.
4. L'unité booster doit idéalement être située au centre de la zone où la couverture est nécessaire, de préférence au centre du plafond.
Sec 2 : Procédure d'installation
Les points suivants doivent être utilisés comme guide pour l'installation de votre booster
1. Déballez le système et identifiez l'antenne externe (standard avec antenne panneau), l'unité de base du booster, l'antenne intérieure (antenne fouet ou antenne de plafond), le câble coaxial et le bloc d'alimentation AC/DC.
2. Montez l'antenne externe selon les points discutés ci-dessus en Sec 1-B.
3. Déterminez le chemin du câble de l'antenne externe à l'emplacement de l'unité de base discuté en Sec 1-C.
4. Assurez une CONNEXION SOLIDE du câble coaxial avec l'antenne extérieure via le connecteur fixé à l'extrémité du câble et connectez l'autre côté du câble au port de l'unité de base du booster étiqueté « OUTDOOR » ou « BS ». Lors du passage du câble, assurez-vous que le câble est supporté et ne pend pas.
5. Connectez l'antenne intérieure au port étiqueté « INDOOR » ou « MOBILE » ou « MS » sur l'unité de base du booster.
Sec 3 : Mise en service
Les points suivants doivent être utilisés comme guide pour la mise en service de votre booster.
1. Branchez le cordon d'alimentation de l'adaptateur AC/DC sur le secteur et l'autre extrémité du connecteur DC doit être insérée dans la prise DC de l'unité de base du booster de signal mobile.
2. Lorsque l'alimentation est fournie, le voyant rouge étiqueté « Power » doit s'allumer.
3. S'il y a un niveau de signal suffisant, la LED « Signal » correspondante devrait s'allumer en vert. Si une LED est éteinte, cela signifie que soit :
Voici un niveau de signal insuffisant à l'antenne externe. Si cela se produit, vous devriez tenter de remonter ou de réorienter l'antenne externe pour obtenir un niveau de signal plus élevé. Le meilleur emplacement peut être trouvé en surveillant le niveau des « barres » sur votre téléphone.
Il peut y avoir des interférences entre l'antenne extérieure et l'antenne intérieure connectée au booster si les deux éléments sont trop proches l'un de l'autre. Ce retour crée une oscillation du système, un retour et réduit le niveau du signal d'entrée vers l'unité de base. Vous devriez essayer de maximiser la séparation à la fois verticalement et horizontalement entre les antennes. Fonctionné très brièvement : Essayez de mettre du papier aluminium derrière l'antenne extérieure pour empêcher le signal de l'antenne intérieure de l'atteindre.
Note : Il est important d'avoir une barrière physique entre l'antenne extérieure et l'antenne intérieure (c'est-à-dire toit, mur, etc., au moins 8 mètres) ce qui aide à isoler les deux.
En ce qui concerne l'isolation entre les antennes, les points suivants peuvent être pris en compte :
1. L'emplacement optimal pour l'antenne extérieure doit être en hauteur, au-dessus du toit et à l'extérieur du bâtiment.
2. Ne montez pas l'amplificateur de base près d'une fenêtre ou près de l'antenne externe (par exemple, antenne TV).
3. Montez l'antenne extérieure aussi haut que possible à l'extérieur du bâtiment pour maximiser la séparation verticale entre les antennes et orientez-la à l'opposé du bâtiment vers le site de la station mobile la plus proche.
4. Installez les antennes en tirant parti de toute structure existante du bâtiment, comme les murs en briques, les toits métalliques ou les structures murales multiples, pour fournir une atténuation supplémentaire aux signaux se dirigeant directement d'une antenne à une autre.
Même lorsqu'il est complètement démarré, il faut quelques minutes pour amplifier le signal.
Section 4 : Lecture précise de la puissance du signal en dB affichée sur le téléphone mobile (pas les barres)

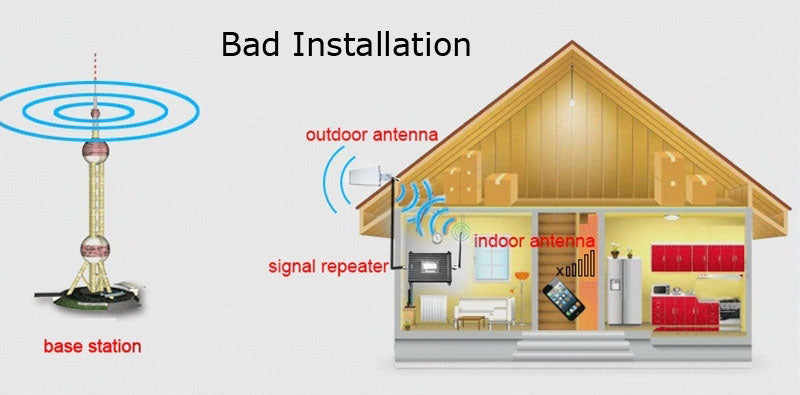

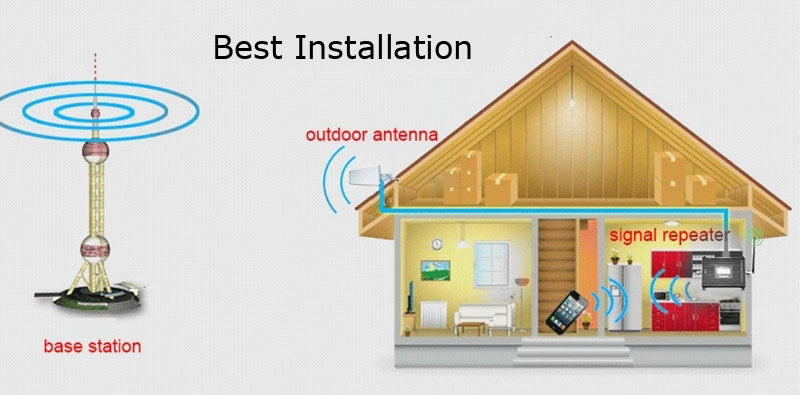

Section 5 : Meilleure et mauvaise installation
Section 6 : Avis d'utilisation
■Avant d'installer et d'utiliser le répéteur de signal mobile, veuillez lire attentivement ce qui suit et observer consciencieusement les consignes de sécurité.
■Le répéteur de signal mobile est utilisé pour la retransmission sans fil, amplifiant bidirectionnellement les signaux montants et descendants de la station de base, étendant la couverture du signal de communication mobile, couvrant les zones d'ombre de communication mobile. Une utilisation normale du répéteur ne détériore pas la station de base, mais lors de l'extension de la couverture du signal de la station de base par le répéteur, le niveau de bruit en sortie montante peut également affecter la sensibilité de la station de base, ce qui doit être pris en compte dans la conception technique.
■Pour assurer le bon fonctionnement de l'équipement, le câble doit être connecté aux ports BS et MS avant d'allumer l'appareil, sinon cela pourrait endommager l'équipement.
■Alimentation : l'adaptateur utilise une alimentation AC 220v, veuillez confirmer que la plage de tension AC est de 100v à 240v, la fréquence nominale est de 50/60Hz.
■Prévention des chocs électriques : il est interdit d'opérer sous tension pour éviter les chocs électriques.
■Prévention de la foudre : l'antenne donneuse située à l'extérieur doit être équipée d'un dispositif de protection contre la foudre, le support d'antenne doit être équipé d'un paratonnerre.
■Avant de réajuster l'antenne extérieure et l'antenne intérieure, il faut d'abord déconnecter l'alimentation électrique.
■Veuillez garder l'identifiant et le voyant lumineux situés à l'arrière de l'appareil propres, afin qu'ils puissent être identifiés.
Section 7 : Description de l'état d'affichage à l'écran (amplificateur le plus puissant et le plus récent à coût plus élevé)

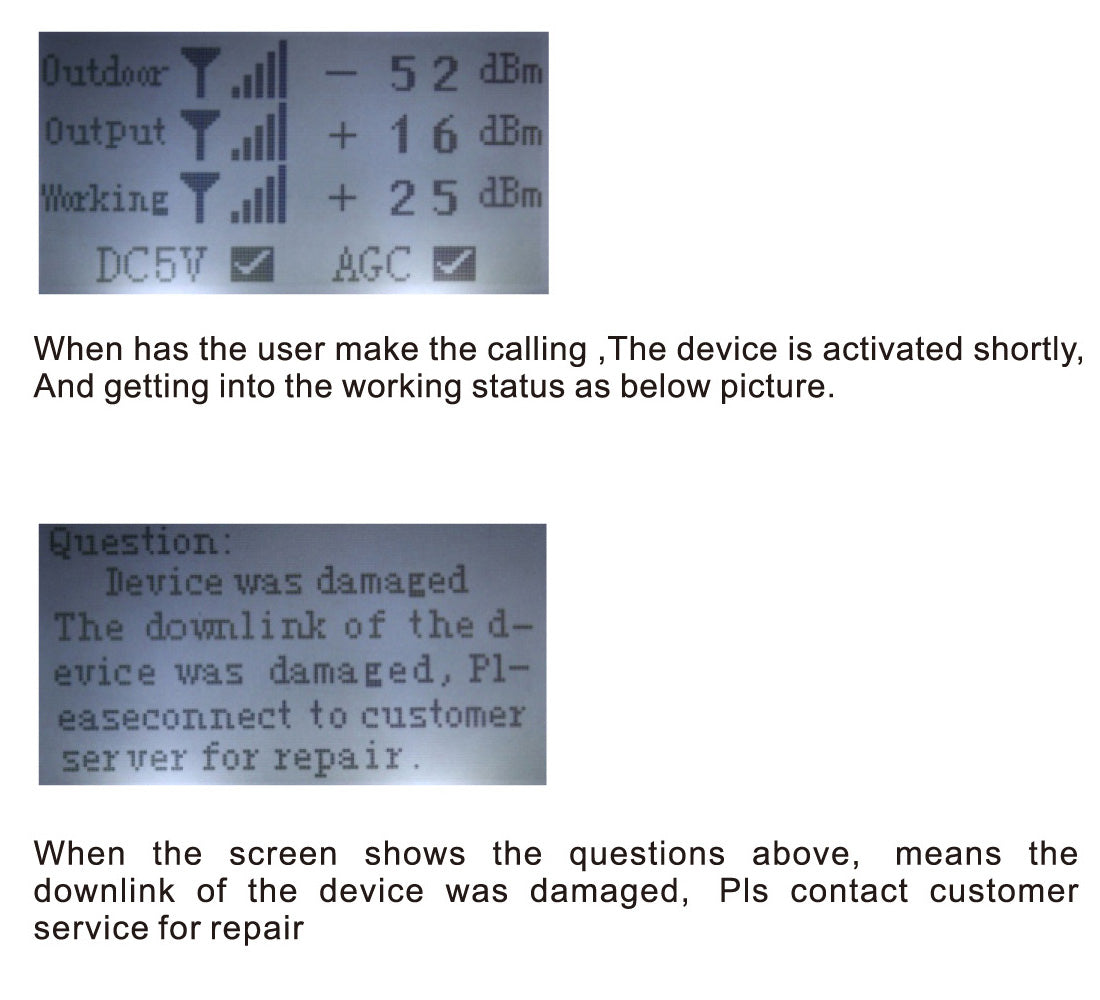

Section 7-A : Amplificateurs simple bande

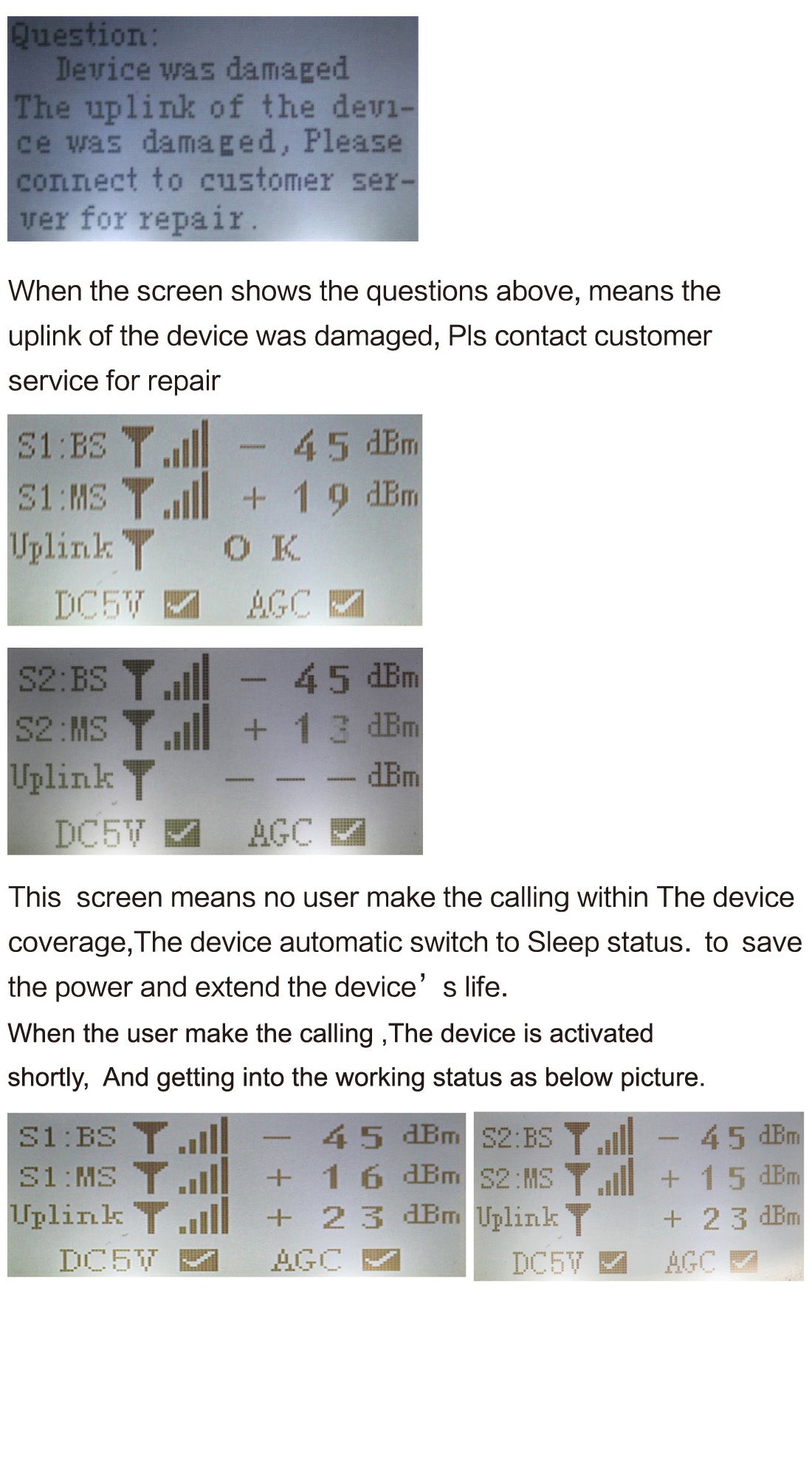

Section 7-B : Amplificateurs double bande
